Barriere di sicurezza

Barriere di sicurezza e recinti perimetrali

SPIDER, una linea di prodotti Made in Italy, copre le più svariate applicazioni.

La Tecnologia BREVETTATA a raggi infrarossi, rende le barriere di sicurezza un prodotto unico oltre che affidabile, permettendo di realizzare prodotti customizzati per qualsiasi applicazione.

Fanno parte della linea di prodotti SPIDER:

– Barriere di SICUREZZA

– Barriere di CONTROLLO PRESENZA

– Barriere di CONTEGGIO

– CENTRALINE di SICUREZZA Tipo 4 e Centraline MUTING

– RECINTI PERIMETRALI e COLONNE SPECCHIO per la protezione simultanea di più lati, isole robotizzate, perimetri.

Tutte le barriere di sicurezza della linea Spider hanno le seguenti caratteristiche tecniche

  • Dispositivo optoelettronico di sicurezza attiva di TIPO 3 per protezione antinfortunistica, impiego ideale su macchine utensili, aree ed impianti industriali pericolosi
  • Certificazione CE di Tipo N. TUV CY 21 MD 020548
  • Conforme alle Direttive 2006/42/CE – 2014/30/CE – 2014/35/CE
  • Riferimento specifico: Norma di prodotto CEI-EN 61496/1 – CEI-EN 61496/2
  • Alimentazione 24 Vcc
  • Distanza operativa: da HP a 6 metri (NR) –  Da 6 a 16 metri (MR)
  • Uscite di sicurezza: 2 interruttori di uscita statici optoisolati 300 mAcc/ca @ 24 Vcc/ca max.
  • 2 LED di segnalazione dello stato logico delle uscite di comando (rosso/verde)
  • Funzione EDM “External Device Monitoring” inclusa e segnalata dal LED giallo
  • Opzionale : Funzione SRS “Start-Restart Manuale”
  • Connessioni di uscita tramite connettori M12 precablati – 5 poli TX – 8 poli RX
  • Funzione MUTING (neutralizzazione) esterna possibile tramite centralina BOX-MUT
  • Grado di protezione IP54 (disponibile su richiesta in versione IP67 – IP69K)
  • Installazione standard mediante squadrate fissaggio orientabili (SMO)
  • Fissaggio Opzionale: Viti posteriori (SEA) + supporti antivibranti (Kit S8A)
  • Profilo in alluminio estruso 22×36 mm

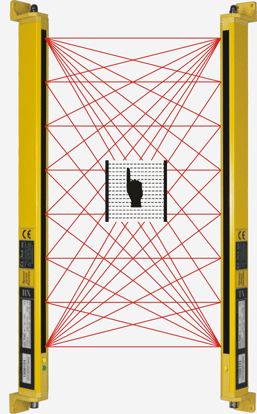

lc3 p018 - Protezione dito

PRINCIPALI CARATTERISTICHE

  • Risoluzione 18 mm – DITO
  • Altezza protetta da HP 108 mm a 1.260 mm
  • Distanza operativa da HP fino a 16 metri
  • Uscita 2 Interruttori – ON/OFF

lc3 p036/p040 - protezione mano

PRINCIPALI CARATTERISTICHE

  • Risoluzione 36/40 mm – MANO
  • Altezza protetta da HP 144 mm a 2.320 mm in base alla risoluzione
  • Distanza operativa da HP fino a 30 metri
  • Uscita 2 Interruttori – ON/OFF

lc3 p080 - protezione braccio

PRINCIPALI CARATTERISTICHE

  • Risoluzione 80 mm – BRACCIO
  • Altezza protetta da HP 320 mm a 1.920 mm
  • Distanza operativa da HP fino a 30 metri
  • Uscita 2 Interruttori – ON/OFF

lc3 protezione corpo

Varie risoluzioni disponibili per la protezione corpo: 120/150/160/200/240/280 mm

PRINCIPALI CARATTERISTICHE

  • Risoluzione CORPO
  • Altezza protetta da HP 240 mm fino a 2.000 mm Ion base alla risoluzione
  • Distanza operativa da HP fino a 30 metri
  • Uscita 2 Interruttori – ON/OFF

centraline
  • Tensione di Alimentazione 24Vcc ± 10%
  • Grado di Protezione IP20
  • Dimensioni meccaniche: 101 x 119 x 35 mm contenitore Blend PC/ABS auto-estinguente per guida DIN (EN60715)
  • Conforme alle Direttive 2006/42/CE – 2014/30/CE – 2014/35/CE
  • Riferimento specifico: Norma di prodotto CEI-EN 61496/1 – CEI-EN 61496/2
  • Connessioni a morsetti estraibili

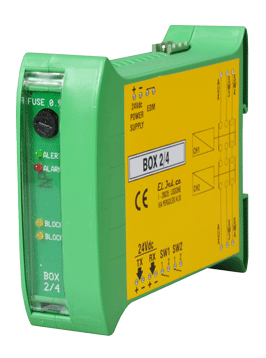

Centralina BOX 2/4

Controllore di parità di stato logico di due segnali con retroazione ad anello – Sicurezza di Tipo 4

  • Uscita Tipo 4 – 2 Uscite N.O. (Relè di sicurezza SW3-SW4) interruttori 5A 250V estendibile a “n” contatti tramite controllo retroattivo
  • Sicurezza: 2 relè ad equipaggi concatenati – Doppio controllo di blocco
  • Certificazione CE di Tipo TUV NORD
  • 2 Led di segnalazione dello stato logico delle uscite di comando
  • 2 Led di segnalazione anomalia – blocco
  • EDM “Feed Back” per pilotare “N slave” in Tipo 4
  • Contatto ausiliario AUX normalmente chiuso
  • Ripristino automatico dello stato logico del dispositivo alla riaccensione dopo l’eliminazione di un eventuale anomalia



Centralina MUTING

Centralina per la neutralizzazione (MUTING) temporanea della barriera di sicurezza in relazione al ciclo produttivo della macchina

  • Tensione di Alimentazione 24Vcc ± 10%
  • Ingresso Tipo 3 – 2 Ingressi N.O. (SW1-SW2)
  • Uscita Tipo 2 – 2 Uscite N.O. (SW1-SW2)
  • Certificazione CE di Tipo TUV NORD 2021
  • Led di segnalazione dello stato dei sensori di neutralizzazione
  • Led di segnalazione della funzione di neutralizzazione attiva
  • Led di segnalazione dello stato logico delle uscite di comando
  • Led di segnalazione dello stato del dispositivo optoelettronico
  • Led di segnalazione blocco per anomalia sensori di neutralizzazione
  • Controllo di parità dello stato logico dei sensori e degli interruttori abilitanti la funzione di neutralizzazione (Muting)
  • Time out: max tempo di Muting regolabile o fisso (MUTING MODE)
  • Morsetto per un secondo segnalatore esterno di “Muting attivo”(ALARM)
  • Pulsante “Reset” dello stato di blocco (RESET)



Principali Applicazioni: palettizzatori – area robotizzate – linee di montaggio e assemblaggio – magazzini automatici industriali – selezionatori uomo/pacco

Tutte le barriere possono essere inserite nell’involucro tubolare in PMMA con Grado di protezione IP67 ed IP69K

I tappi di chiusura sono normalmente realizzati in Alluminio ricavato dal pieno, possono essere realizzati anche in AISI316, NYLON, PP, PE o POM-C per particolari applicazioni ad esempio nel settori alimentare, Pharma etc

Certificazione TUV  Norma tedesca

DIN 40050-9

Custodia protettiva in Policarbonato trasparente (EN60529) rinforzato in fibra di vetro, per inserimento Centralina di Tipo 4 (Box 2/4) e Centralina di Muting (BOX MUT)

Dimensioni Ingombro: 110 x 180 x 165 mm  –  Grado di Protezione IP66



Cavi di alimentazione e connessione con terminali dritto “F” 5 ed 8 poli, realizzati in PUR-PP con alto grado di schermatura. Lunghezza Standard 10 metri,

Idonei per posa mobile, con ottima resistenza ad olii e vapori.

I nostri cavi garantiscono la persistenza del segnale, e dunque l’adeguata performance di sicurezza dei dispositivi di sicurezza fino a 20 metri.
